果洛手持式光数字测试仪GOOSE 网络可交换以下实时数据：a. 保护装置的跳、合闸命令b. 测控装置的遥控命令c. 保护装置间信息（启动失灵、闭锁重合闸、远跳等）d. 一次设备的遥信信号（开关刀闸位置、压力等）e. 间隔层的联锁信息光数字继电保护测试仪可对基于IEC61850标准的数字化装置和仪表进行测试和试验。系统内置嵌入式工控机，不用外接电脑即可独立操作以模拟合并单元，将电压、电流量按照IEC61850-9-1、IEC61850-9-2及FT3帧格式打包实时发送采样值给被测设备，辅以发送必要的GOOSE报文或输出必要的开关量硬接点信号，而被测设备的动作信号则通过测试仪的硬开关量输入接点或者以GOOSE报文发回给测试仪，测试仪根据试验逻辑过程实时对输出量进行调整，完成数字化装置和仪表的闭环测试。为满足保护“直采直跳”、“保护就地化”、“双采样”” 、“不依赖外部时钟同步采样”等新的标准要求，光数字继电保护测试仪提供了多达6对光纤网络接口和6个光纤串行接口，每对光网口可配置多达10组IEC61850-9-1/2 SMV、GOOSE混合收发，每个光串口可配置1组FT3 SMV收发，每组IEC61850-9-1 SMV可配置多达32个SMV数据通道，每组IEC61850-9-2 SMV可配置多达64个SMV数据通道，每组GOOSE可配置多达256个数据通道，每组FT3可支持国网的扩展帧即22个SMV数据通道。另外还具有2组共12路模拟小信号输出、8通道开入量、4通道开出量，内置GPS同步时钟以及IRIG-B或IEEE1588时间同步接口。主要适用于数字化变电站各种数字化保护、自动装置和仪器仪表的参数整定和测试，智能化程度高，测试准确。能模拟2组共12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保数字化变电站及线路运行的重要测试仪器。

果洛手持式光数字测试仪完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。?轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。环境条件正常工作温度： --5℃~45℃极限工作温度： --10℃~50℃储存及运输： 0℃~40℃工作湿度： 20％~90％，无凝露工作环境： 无腐蚀性气体大气压力： 80kPa~110kPa海拔：0~3000m 果洛手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对 果洛手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对 可接空接点及带电位接点

<果洛>天正华意电气设备有限公司 配网配变终端测试仪优惠多
配网配变终端测试仪优惠多 <果洛>天正华意电气设备有限公司

果洛手持式光数字测试仪内置1G高速采样录波模块（规程要求：采用采样速率1G的示波器或波形记录仪），保证电流电压响应时间、电流电压同步性、电流电压合闸角、开关量一致性测试的正确性；采用录波方式、展显状态发生突变波形，通过分析计算得出结果；波形导出格式为JPG。内置高精度时间模块，保证毫秒计时间测量的正确性。交直流电流同通道、交直流电压同通道测量。独特的跟频技术，不同频率的六路电流、六路电压同时测量，保证电流、电压的幅频特性测量的正确性。同时测量电流、电压的有效值、峰峰值（纹波）、基波值、直流分量、谐波含量。电流、电压全自动换档(进行检定时根据检测点指定档位。装置具有完善的过压、过流硬件保护功能，避免错误操作损坏装置、保证装置运行的可靠性。系统能全自动控制继电保护测试仪输出，检测新规程要求的所有项目的时间大约为40分钟，检定交流采样测量装置大约为15分钟。1.1 THU66继电保护测试仪智能检定装置前面板1.2

<果洛>天正华意电气设备有限公司 配网配变终端测试仪优惠多

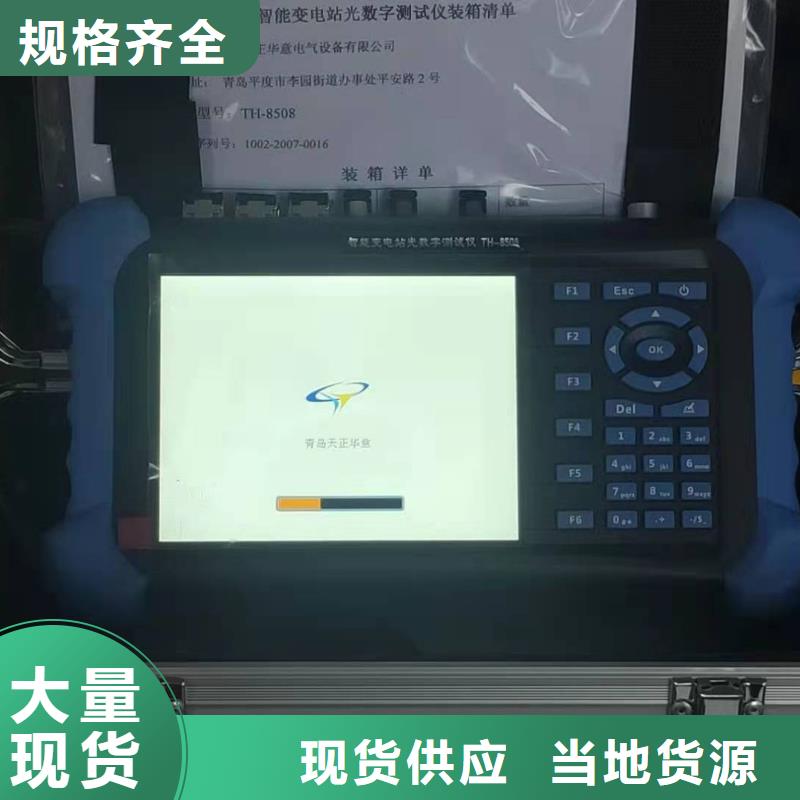

果洛手持式光数字测试仪主机TH-8508智能变电站光数字测试仪充电器1×DC4.2V，3.0AU盘1×Kingston，4.0G测试线材不同型号配置的测试线材不同，以装箱清单为准相关文件1×用户手册1×装箱清单1×产品合格证1×产品保修卡包装箱1×铝制外包装箱，手提式若以上列出的任何一项配件有损坏或是短缺，请尽快与您的经销商联系。1.3 产品特色?采用5.7吋真彩液晶显示屏，640px×480px，支持触摸屏＋键盘操控模式； 可模拟合并单元（MU）输出IEC61850-9-1/2光数字报文，对光数字继电保护装置进行测试；?可模拟光电互感器输出FT3报文，对FT3输入的合并单元进行测试；?支持SCL文件（SCD、ICD、CID等）导入以提取需要的装置实例配置信息，完成测试配置；?支持网络报文侦听，并自动与SCL文件进行匹配，对不相符的项目进行标记；?支持电压电流输出测试，6路电压6路电流可映射至多个采样值控制块输出；?支持状态序列输出测试，并具有短路故障计算功能；?支持B码触发输出采样值，可实现多机同步输出测试；?光串口IEC60044-8报文传输速率2.0Mbps～10.0Mbps可选；?支持SV报文输出时间均匀性、额定延时监测；?支持光口数据流量监测；?支持GOOSE发送机制监测；?具有光数字SV控制块的极性校核功能和核相功能；?具有光口数据转发功能，可用于串行侦测报文；?支持单纤网络连接（无Link模式），光口数据镜像、转发、回环等；?支持SV、GOOSE及IEEE1588报文监测，支持波形、幅值、相位、频率、谐波、离散度、异常报文、变位记录等数据呈现方式；?支持SV报文重采样；?内置11000mAh可充电锂电池供电，连续工作时长≥5小时。专业版本TH-8508智能变电站光数字测试仪机型支持以下测试：支持光网口模块热拔插，实现100M/1000M光模块切换；支持交换机VLAN测试；光功率测量；支持智能终端SOE响应时间测试；后续将支持更多的测试，我们将及时为您提供免费软件升级服务。

<果洛>天正华意电气设备有限公司 配网配变终端测试仪优惠多 配网配变终端测试仪优惠多 <果洛>天正华意电气设备有限公司

果洛手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对 可接空接点及带电位接点(0~250V)开关量输出数量6对，其中2对为快速开出遮断容量DC250V /0.5A反应时间≤0.1ms同步接口类型GPS/BD ANTIRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588数量GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 2对：1对对时，1对授时；IEEE 1588 1对无线连接接口类型WIFI4G(选配)有线连接接口类型百兆Lan口，RJ45数量2个模拟量小信号输入接口类型航空插头，交流电压数量12路模拟量小信号输出接口类型航空插头，交流电压数量12路供电电源供电电压AC 220V，允许偏差：-20％~15％供电频率47~65 HzUSB 口数量2个工作环境条件工作温度-10℃~50℃湿度≤95％无凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(长x宽x高)联机接口RJ45显示屏10.4寸真彩液晶显示单位名称：青岛天正华意电气设备有限公司税号：788839J公司地址：青岛平度市李园街道办事处平安路2号

果洛手持式光数字测试仪全功能程控电子负载前面板2.2 THFZ全功能程控电子负载后面板2.3 THFZ全功能程控电子负载主要指标：电流量程：5A、15A、30A、负载500W电压量程： 100V（交流）、110V、220V（直流）负载100W调节细度：0.01欧姆（电流）、1欧姆（电压）准确度：≦1％RG三 软件主要功能3.1本系统软件功能、检测稳定：可全自动检测继电保护测试仪，也可以半自动检测继电保护测试仪，并能通过接口规范添加新的厂家继电保护测试仪检定方案：可根据被检继电保护测试仪的通道数或生产厂家、需要检定的项目及检定点，预先制定相应的检定方案（可无数个），检定方案可保存可修改，检定设备时只需调用相应的方案即可；一个厂家的产品用其厂家名称代替，同厂家不同型号的产品由程序根据此厂家的配置文件自动搜索链接。无论何种输出方式是全自动或是半自动、手动检测，系统软件都自动记录、修约数据、计算误差、自动判别、检测报告可查询、报告格式（可预先制定多种报告格式，根据需要选用）可编辑、报告导出格式为word版本。系统软件在不断扩展功能，提供免费升级。

<果洛>天正华意电气设备有限公司 配网配变终端测试仪优惠多 <果洛>天正华意电气设备有限公司

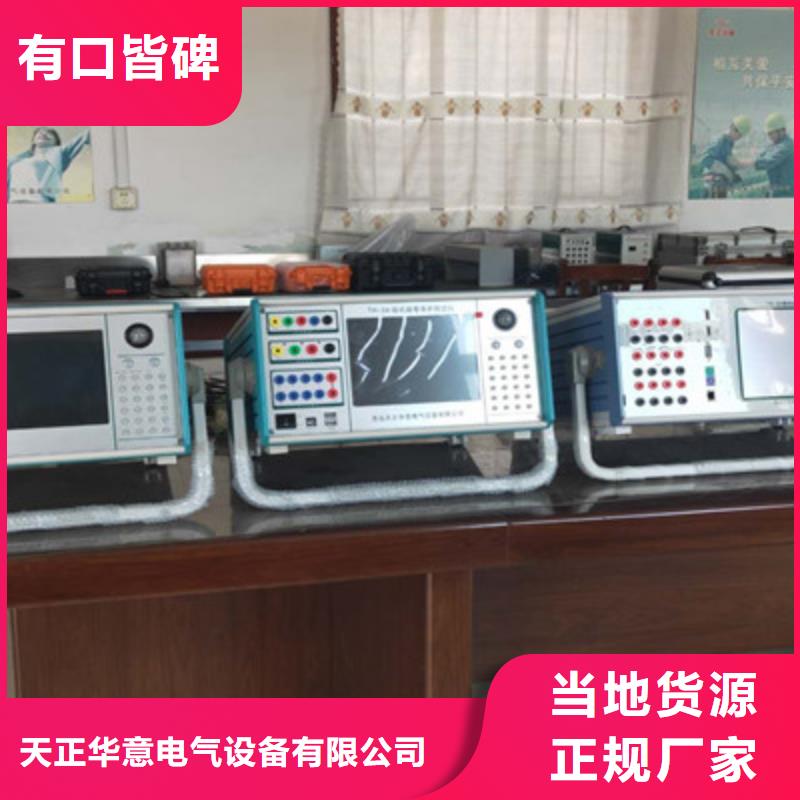

果洛手持式光数字测试仪 超轻小型系列手持式列继电保护测试仪，是采用一代科技和电子技术成果全新设计的超轻小便携的手持系列继电保护测试仪。该系列继保仪功能配置和操作方式与传统大型继保仪完全相同，但体积超小、重量轻，携带极其轻松，极大降低了现场人员的工作负担，提高了现场工作效率。手持系列继保仪包括TH-10型单相电流三相电压型、TH-30型三相电流四相电压标准型、TH-60型六相电流六相电压标准型。技术特点?超小型继保仪，略大于A4尺寸，体积超小，轻松携带?超轻型继保仪，仅重9.6kg，可手持操作?标准4路电压、3路电流输出，相电压120V，相电流30A?WindowTH操作系统，10寸大彩屏，传统测试软件，操作简洁流畅?双操作模式，单机操作，外接PC或WiFi操作?新型高保真线性功放，输出精度高达0.1％?高集成模块化结构，EMC性能好，可靠性高?完善可靠的自保护功能?主要技术参数标准模拟量电压电流输出交流电流输出：AC 3×30A/200VA交流电压输出：AC 4×120V/60VA交流输出精度：0.1％（10~120V）直流电流输出：DC 3×（±10A）/100VA直流电压输出：DC 4×（±160V）/60VA相位：0~360°相位准确度：＜0.5°输出频率：10~1200Hz频率准确度：＜ 0.01Hz叠加谐波：0~24次谐波开关量：8路开入，4路开出规格尺寸：350×250×120mm（长×宽×高）重量：9.6kg单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

果洛手持式光数字测试仪测试软件基于Windows系统，采用嵌入式软件开发工具，功能齐全、界面友好、使用方便，底层硬件控制性能，首创多层树型结构的试验模板数据库组织方式，灵活的OFFICE文件格式试验报告，为实现试验数据库和试验报告管理的集成化、系统化提供了数据基础。h. 采用我公司模拟输出继保仪相同的测试软件，具有相同的测试功能、软件界面和操作方法。既有富有特色、简洁方便的通用测试模拟功能，又有实用有效的各类继电器校验程序，更有提供多种校验和搜索方式的成套微机保护和自动装置的自动试验程序，各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态、振荡、重合闸行为。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号

<果洛>天正华意电气设备有限公司 配网配变终端测试仪优惠多

果洛手持式光数字测试仪 模式三：Goose发布-Goose订阅2.12 测试配置测试配置主要用来定义电流电压、状态序列、Goose发布等保护功能测试模块需要用到的SV/GS控制块。新增 F1添加新的SV/GS报文控制块；修改 F2编辑选中SV/GS报文控制块的属性参数；删除 F3删除选中SV/GS报文控制块；通道映射 F4用于定义SV报文控制块的数据集，包括通道映射、变比设置、品质设置等；光口转发 F5用于控制光口数据进行镜像、转发、回环；下载 F6保存并下载设置的报文控制块参数定义并使其生效；测试配置有任何变动，您都必须点“下载”否则不会生效。控制块使能OK键不勾选——不发送或接受该组报文；勾选——发送或接收该组报文2.12.1 添加报文控制块提供三种添加方式：从解析的SCD文件中添加；从报文分析模块侦听到的报文控制块添加；手动添加。手动添加/修改9-2 SV报文AppID：0x0000-0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255ASDU个数：0-20采样点数：24-256点/周波同步方式：软件强制，按同步标志位设定值发送；外部控制，按万用表GPS同步对时（IRIG-B、PPS、1588） 的实时状态发送；额定延时：0-5000ms通道个数：1-40归零方式：整秒归零（如80点/周波时，采样计数0-3999）；不超过65535 0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255TTL:报文生存周期，一般采用2×T0（心跳）时间T0：心跳间隔T1：小间隔Goose发送过程（机制）示意图通道数：0-128，Goose通道数据类型不同时，通道个数也会不同。手动添加/修改FT3报文报文格式IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文通讯传输方式：曼码或异步串口波特性：5M、 可设采样率：24～256点/周波LNNAME：逻辑接点名 0xFFLDNAME：逻辑设备名， 数据集，0x00-0xFF额定相电流：A额定相电压：KV额定中性电流：A额定延时：us2.12.2 通道映射9-2 SV通道映射定义SV报文控制块的数据集，包括通道变量映射、变比、品质、额定延时等。
