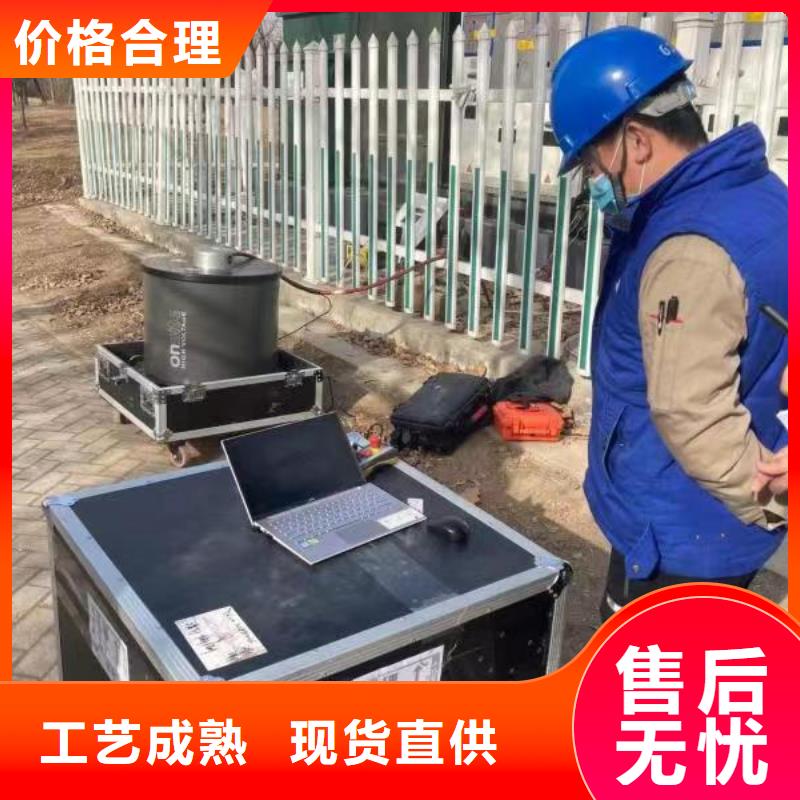

果洛振荡波局放耐压试验系统 二、操作说明：1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好围栏；2）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；3）收集电缆型号、长度、接头位置等电缆参数；电缆全长必须准确，以用于校准；中间接头测量尽量准确和详细，有利于终判断局放位置；4）电缆长度：一侧测量方式：100m≤L≦≤3k，必要时可采用两端测量的方式。2、绝缘电阻测试电缆主绝缘电阻测试：采用2500V（35kv电缆用5000V摇表）绝缘摇表进行测试；主绝缘电阻应大于50MΩ才可以进行下一步试验。3、电缆交流耐压试验使用本系统的高压试验电源设备，对被试电缆各相做5分钟1.6U0电压的耐压试验。不闪络击穿才可以进行局放的检测试验。电缆振荡波局部放电试验4.1 电缆局放的校准：高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。校准步骤：1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。3）选择相应的档位，打开校准器电源。4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。打开软件后，首页即是『电缆校准』界面，如图x。电缆预设参数：已知被试电缆的长度时，请在『校准判定基准』中选择『长度优先』，并在『预设电缆长度』栏中输入电缆长度；如不确定被试电缆的长度时，请在『校准判定基准』中选择『波速优先』，并在『预设电缆波速』栏中输入电缆波速。注：电缆波速与电缆类型有关，典型值见表。

果洛震荡波电缆试验2023已更新中标(今日/资讯)

果洛振荡波局放耐压试验系统简介1部分硬件使用说明 设备说明 设备连接基本步骤搭建 10kV 测试系统 第二部分软件说明 综述 检测系统 82.2.1 项目管理 82.2.2 系统标定 加压测试 13简介硬件功能/生成阻尼振荡电压波；/耐压测试；/局部放电测试；/具备过压 短路和过载保护。软件功能/故障定位点；/基于等效时频分析的脉冲分离；/生成放电特征谱图；/获取视在放电量信息 放电起始电压 放电熄灭电压等；/定制化报表。/电荷量校准功能。/试验电压控制和测量功能。/数据保存及读取功能。/局放定位结果的谱图显示及编辑功能系统参数/局放检测灵敏度： 不高于 10pC；/局部放电测量性能： 不大于 10％；/ 定位频带： 150k~50MHz；/振荡波测量性能： 电压波形 8 周期衰减不大于 48.4％；/可测电缆电容量： 0.05~4uF；/电压峰值误差： 不大于 3％；/通讯方式： 有线方式和无线方式；/ 尺寸/重量： 中 635X575 (mm)（直径 X 高）/重量 60kg ； /局放校准器： 1pC~100nC，输出校准波形上升时间不大于 60ns； / 电源： AC220V± 10％ 50Hz 6A。局部定位功能/同时定位多个局放缺陷。/能够人工设定局放定位量阈值。其他功能/具备自动测量电缆电容量的功能。/具备测量局放起始电压 局放熄灭电压和局放水平的功能 。 /峰值电压输入 相电压倍数输入 有效值电压输入三种加压模式。 /各挡位输出电压的加压次数可设定。/ 能够生成局放 PRPD 谱图。/具备分析和生成测试报告功能。，控制单元具备无线和有线数据传输的功能。测试主机相关设置测试主机的用户名为 OWTS， 密码为 123； 设备内部用户名为 OWTS， 密码 为 123， 无线 wifi 信号为 OWTS， 密码为 90。测试主机 ( 笔记本电脑） 与设备连接分为两种连接方式：有线连接和无线连 接， 需要对测试主机进行相关设置。设备内部无线网络 IP 地址设置为 192.168.137.1有 线 IP 地 址 设 置 为 192.168.137.2， 因 此 测 试 主 机 的 无 线 IP 地 址 设 为 192.168.137.X， 其中 X 的值为 3-253 之间的任意一个奇数； 有线 IP 地址 设置为 192.168.137.Y， 其中 Y 的值为 4-254 之间的任意一个偶数。

<果洛>天正华意电气设备有限公司
果洛震荡波电缆试验2023已更新中标(今日/资讯) <果洛>天正华意电气设备有限公司

果洛振荡波局放耐压试验系统振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。

果洛振荡波局放耐压试验系统具有完整数据管理、数据储存、数据诊断分析，历史数据对比、试验管理功能软件功能带操作平台的电缆振荡波数据分析系统软件应具备对测试数据的浏览、统计分析等基本功能实时局放水平、位置显示功能，局放水平、局放次数切换显示具备测试数据管理、电缆资料数据库6电源电源单相，输入电压范围包含185-240V的电压值，电源设计包含防止冲击电压或电压闪变对仪器的影响的保护电路7使用条件环境温度-15℃~40℃相对湿度≦95％，月平均≦90％海拔高度＜1000 m?35kV电缆振荡波局部放电检测系统序号名称项 目协议参数值135kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 60功能要求对30kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤21kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流10 mA电缆介损测量范围0.1％-5％自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能

<果洛>天正华意电气设备有限公司 果洛震荡波电缆试验2023已更新中标(今日/资讯)
<果洛>天正华意电气设备有限公司

果洛振荡波局放耐压试验系统（振荡波）测试模式 7.1 测试步骤 检测菜单里面点击设备序列号后进入测量模式，从左至右，局放校准，TDR校准，DAC升压连接好校准器（两根连接线红色夹子接被测电缆导体，黑色夹子接屏蔽线），档位对应，10nc＝10000pc测试系统的用户操作界面由鼠标控制，界面上的功能键都标注了相应功能，每个处于状态的功能键都能执行相应的功能操作。具体测试步骤如下： 1) 点击局放校准图标按钮 2) 进入校准界面 点击开始校准，在校准器上选择20000pC，在软件界面上选择相应的20nC，看到波形反射幅值，如果波形幅值很大，可以适当调小右上方增益框中的数字，通过增益调整使幅值在20-80之间即左侧柱状在绿色范围3) TDR校准 右上角选择电缆的长度及量程，选择合适的量程，反射波间隔就是电缆的长度，当自动显示长度有误差时，显示选项，红色实线手动选择反射波可移动光标，找到末端反射波的位置注： 1) 校准局放测试数据：必须使用标准 IEC60270 的局放脉冲校准器。 2) 校准时波形中间若出现脉冲反射波形异常，则可能为电缆接头的脉冲反射，可记录相应接头位置。3) 校准时的接线非常关键，红夹子接在被测电缆线芯，黑夹子接被测电缆的屏蔽线并必须与高压连接线的黄绿屏蔽线接在一起。

果洛震荡波电缆试验2023已更新中标(今日/资讯)

果洛振荡波局放耐压试验系统本操作手册可作为操作指导或参考资料，能尽快地解答相关疑问并解决所遇到的问题。 如有问题，请首先仔细阅读本用户手册，阅读时，请根据目录仔细阅读相关章节。此外，请 确保设备连线及接头是否完好。 如仍有问题，请与 OHV 中国办事处联系。 本操作手册为OHV公司版权所有。事先未取得 OHV公司书面同意，不得用影印或其他方式复制本操作手册。OHV公司保留更改操作手册内容的权利。OHV公司对操作手册的任何印刷错误或不妥之处不负有任何责任。此外，对于操作等所造成的直接或间接的损失也不负有任何责任。 质量保证 OHV公司将按下述条款对所销售产品提供质量保证: 交货时， OHV公司保证其产品在工艺上或材料上不存在足以导致降低产品价值或使用 性能的严重缺陷，但对所提供的软件无此类保证。在质量保证期内，OHV公司可自行决定 修理损坏部件或用新部件（具有和原部件相同的使用性能和寿命）来更换。OHV公司拒绝超出保修范围的维修要求，并不对由此造成的间接损害承担任何责任，被更换的所有部件和产品均归OHV公司所有。 OHV公司提供的质量保证有效期为 12个月（从交货日期算起）。若 OHV公司在质 量保证期内提供配件，质保期内，产品维修须由 OHV公司或其授权的服务站进行。交货期后 60天内，若产品外表有明显瑕疵，如用户提出的此类问题我公司会给予处理。 产品置放于不合规格的条件下；储存、运输或使用不当；以及由未经 OHV公司授权的 单位维修或安装而造成的任何故障或损失均不在质量保证范围内。由于自然磨损、破裂、强力事件、以及使用非 OHV公司的原装配件而引起的损坏均不在质保范围内。

<果洛>天正华意电气设备有限公司 果洛震荡波电缆试验2023已更新中标(今日/资讯)

果洛振荡波局放耐压试验系统 技术参数3.1工作条件3.1.1电源：1) 电压：110-240V2) 频率：48-63Hz3) 容量：500VA3.1.2环境条件：1) 环境温度：-35℃～＋55℃2) 相对湿度：不大于95％，无凝露3.2主要技术指标及功能要求3.2.1 电缆振荡波局部放电测试系统：1)阻尼振荡波电源输出电压：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流频率范围：20Hz~1000Hz；3)电感线圈： ≥2.5H；4)电容范围： 0.02uF~8uF；5)局部放电等级测试范围：1pC~100nC；6)局部放电测量标准：IEC60270；7)局部放电定位带宽：150kHz~50MHz，根据电缆长度能自动选择带宽；8)介损测量范围：0.1％~10.0％；9)具备自动局放校准功能10)符合国际标准的耐压试验功能11)可描绘耐压试验时局放水平及趋势12)随时修正局放结果13)自动校准电缆长度、接头位置和波速14)同时定位多个局放缺陷的位置15)自动测量电缆电容16)自动测量电缆介损tanδ17)自动和手动两种方式调节频带宽度，方便过滤环境噪声18)根据电缆长度自动调整频带宽度以得到反射波形19)充电时间不超过2秒，测试时间100ms以内，为无损测试20)具备混合电缆波速误差修正功能21)自动和手动分析功能22)紧急停机功能和控制回路23)峰值电压、相电压倍数、有效值电压三种加压模式24)相位、局放谱图显示功能25)自动放电功能26)实时局放水平、位置显示功能27)局放水平、局放次数切换显示28)局放校准仪：1pC – 100nC29）便携式移动，自带锁轮3.2.2无局放补偿电容SCM 101)电容：0.2μF2)无局放，测试短电缆时使用

<果洛>天正华意电气设备有限公司 果洛震荡波电缆试验2023已更新中标(今日/资讯)

果洛振荡波局放耐压试验系统销售商或经销商均无义务保障您不受第三人声称的本软件或其使用侵犯该 第 三者的任何知识产权而对您提出的索偿或起诉。4. 条款：本协议在您使用软件时立即生效， 除版权终止外，在软件版权到期前均持续 有 效。您可以销毁软件终止本协议书。如果您无法遵守本协议书的任何条款， 本 协议 也会自动终止且不另作通知， 而您必须归还软件。此外， 有权行使其他法律 权利。5. 承认：使用本软件即代表您已阅读了解并同意遵守本协议书的条款与条件。您也 同 意本协议是您与之间的完整与的协议， 作为替代先前所有的协议书 口 头或书面声明以及与任何第三者所作的任何有关本产品任何通信的终准则。 除 授权职员所作的签名表示外， 任何对本协议书的修改皆属无效。6. 免责声明：本手册在编写过程中已力求资料准确完整，如有任何错误或缺失恕不附带任 何 责任。保留权利可随时变更本手册所提及的硬件和软件而不须事先声明。7. 系统要求计算机必须符合以下的系统要求， 才能安装软件。操作系统：Windows 98 ( 版或第二版） Windows 2000 ＞ Windows XP＞ Windows? windowslos 不保证经过升级的操作系统能够正常运行。中央处理器：Pentium 4 1 .7GHz 或以上内存：Windows 98 : 256M 或以上 Windows 2000 XP： 512M 以上网线接口：仅限已预先装有 Windows 98＞ Windows 2000＞ WindowsXP＞ Windows7 系统 的内置网线接口。硬盘：硬盘可用空间至少 20G显示器：像素高彩 ( 32 位） 或以上注意：?不保证在双核 CPU 计算机或使用者组装计算机上能够正常运行。?即使符合上述要求， 不保证在特殊系统上能够正常运行。

果洛振荡波局放耐压试验系统电缆振荡波局部放电测试系统电缆震荡波测试系统的功能和用途振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。● 用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的可靠性。● 用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。● 运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。

<果洛>天正华意电气设备有限公司 果洛震荡波电缆试验2023已更新中标(今日/资讯)

果洛振荡波局放耐压试验系统中压以及高压电力电缆在铺设安装后或者维护更换后需要对其运行性做检测。同样在电缆投运较长时间后，也需要做检测来掌握其的状态。???为此，标准中提出了要对被测电缆施加高于工况电压的加压检测，其结果不是发生击穿（说明电缆中有严重的缺陷）就是“没有击穿”。而随着技术的发展，当今的检测技术已经可以对电缆中的局部放电进行准确的测量和定位。现场测试的可靠性得到了明显的提高，而且即使当电缆中出现缺陷时，为了找到缺陷，也不必一定要使被测电缆发生击穿。借助局放模式图的运用，我们可以得出其缺陷的严重程度以及位置。在进行震荡波局放测量时，我们通过对损耗因子的获取 同 时 也 可 以 对 电 缆 绝 缘 老 化 程 度 进 行 评估。因此这种测试所带给用户的信息量远远超过了统一的单一的加压测试。

<果洛>天正华意电气设备有限公司 果洛震荡波电缆试验2023已更新中标(今日/资讯)

果洛振荡波局放耐压试验系统软件根据所采集的信号的大小自动调整系统参数， 使得信号达到一段时 间内 波形峰值的稳定度， 若波形峰值稳定度满足软件设定阈值的要求， 则软件认 为当前 放电量的校正通过， 右下角“准确”指示灯会亮起， 此时点击“保存”按 钮即可校准数 据， 已保存过校准数据的挡位校准按钮右侧指示灯会亮起。如果 较长时间无法达 到准确值， 可以手动按钮， 手动调节系统参数， 使得校准波 形峰值达到准确值 范围。保存时为保证数据更加准确请将波形显示中的反射波与 入射波游标移动到正 确的位置 ( 一般情况下波形准确采集情况下个幅值 的波形为入射波， 向后推延与入射波相似的波形即为反射波） 。图 6 视在放电量校正参数设置界面加压测试点击图 2 中的“加压测试”按钮， 弹出“加压测试”模块界面如图7 所示， 用户设 定相应的参数， 该软件模块自动完成对电缆的直流充电振荡电压波的产 生数据 采集 波形显示等功能。在图 7 所示界面的左侧栏中用户可输入所需的 各项参数， 包括测试项别 测试电压等级 连续加压次数等信息， 根据实际需要 设定参数后， 点击左边栏下方的“加压”按钮， 程序远程控制硬件系统对电缆加压至预设值， 然后 自动控制高压实时开关导通， 形成阻尼振荡电压波， 数据采集 系统在阻尼振荡期间 自动采集数据， 采集数据分为阻尼振荡电压波形局放检波 波形局放原始波形三 类， 图 7 界面中上面波形为阻尼振荡电压波形， 下图为局 放检波波形， 对应的局放 原始波形由软件后台处理，不在前台界面显示。每次测试完成后，点击左下方的“保 存波形”按钮， 软件自动分类保存所有数据 。该软 件模块具备“测量局放起始熄灭 电压”功能，一次测试过程完成后，点击“起始 电压”或“终止电压”即可开启测量功能， 在局放检波波形中显示测量游标，用户将测量游标调整至合适位置， 软件自动计算当次测量的局放起始及熄灭电压， 点击“保存”按钮， 局放电压信息会与测试数据一起自动保存。图 7“加压测试”模块界面完成 2.2.1，2.2.2，2.2.3 节中所述的步骤后，即可完整一次完整的振荡波测 试， 所有测试数据自动保存在用户所选取的项目根目录中。点击图 2 界面中的“结束软 件”按钮， 退出前台测试软件。
